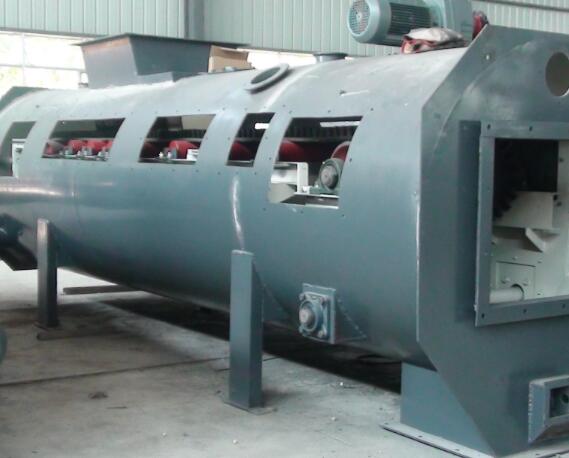

往复式给煤机的电控装置有哪些部件？

发布时间：23/03/22 浏览次数：

返回列表

  往复式给煤机的电控装置设在现场控制柜内，可以实现远/现场控制，它的主要部件和功能如下：

  1、电源插座：将用户的交流电转换成稳定低电压运行控制电器;

  2、CPU卡：是该系统的控制中心，负责对系统进行控制;

  3、输入信号转换卡：将用户给煤指令转换为CPU能处理的0~10kHz频率信号;(指令卡：0~10kHz为0Hz,10000Hz为99.999%)测试点TP3，用来测量相对接地点TP13的频率输出。键盘上会显示频率。这个频率应与TP3测试时测量的频率相同;

  4、频率/电流转换卡(A2/A3)：将CPU的输出频率信号转换成4-20毫安的电流信号给变频器并反馈给DCS;反馈卡(A2)：这个卡将微处理器产生的反馈频率转换成模拟信号，供用户使用。TP2测试点用来测量对接点TP13从微处理机到该卡的频率输入。用A2驱动转换器VFD。将地址设置为1(DC/MM)时，将使用A2信道。反馈卡(A3)：这个卡把微处理器产生的反馈率转换成用户使用的模拟信号。测试点TP1是用来测量对接点TP13从微处理机到该卡的频率输入的，频率会显示在屏幕上，这个频率应该是和测试TP1的频率是一样的;

  5、显示面板/键盘：实现人机交互;

  6、外继电器控制回路：实现给煤机、清扫链电机启停控制、现场信号采集与扩展等。
